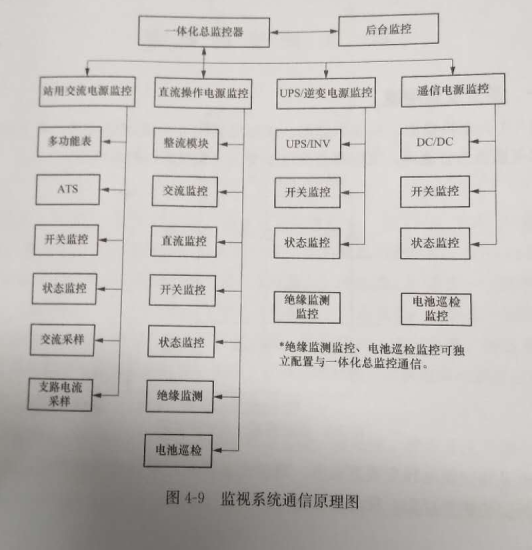

一體化監控系統由總監控器和多個子監控器組成，由總監控器負責整個系統的管理和控制?？偙O(jiān)控器通過RJ45或RS485接口以IEC061850 規約或Mobus、CDT協議與后臺通信，實現一體化電源的“四遙”功能。子監控采集交流、直流電源中的各種模擬量、開關量信號并經過處理后，通過RS485總線與一體化監控進行信息交換。 監控系統采用四級控制管理結構，如圖所示，第一級為計算機后臺監控，通過通信接口和本監控系統連接;第二級為本系統的一體化總監控器，通過通信接口與第三級子監控器連接;第四級為底層采樣監控單元，通過通信接口與第三級子監控器連接。
